Unsere Hochleistungs- Elektrozylinder mit Trapezgewindespindel sind unabhängig vom jeweiligen Einbauort und der damit verbundenen Einbaulage.
Daher können unsere Hochleistungs- Elektrozylinder mit Trapezgewinde- oder Kugelgewindespindel in allen Einbaulagen verwendet werden.
Aufbauarten des Hubzylinders sind Standardmäßig z.B. als Rundrohr, Vierkantrohr oder Teleskop- Version erhältlich.
Die Motorausrichtung ist axial, koaxial, L-Form oder als Sonderform wählbar.
Durch den Einsatz unterschiedlichster Motortypen, bevorzugt mit 220V oder 400V, wie z.B. Servomotor, Schrittmotor, Drehstrommotor, Gleichstrommotor oder IEC-Motoren kann nahezu jede Anforderung besonders auch für Schwerlast und Präzision erfüllt werden.
Besondere Eigenschaften
Durch die Besonderheit des Trapezgewindes können Zug- und Druckkräfte gleichermaßen bedient werden. Hohe Zuverlässigkeit, hohe Tragzahlen für statische und dynamische Belastungen.
Motorenausrichtung Bauform
• axial • koaxial • mehrfach-Bauform • L-Ausrichtung

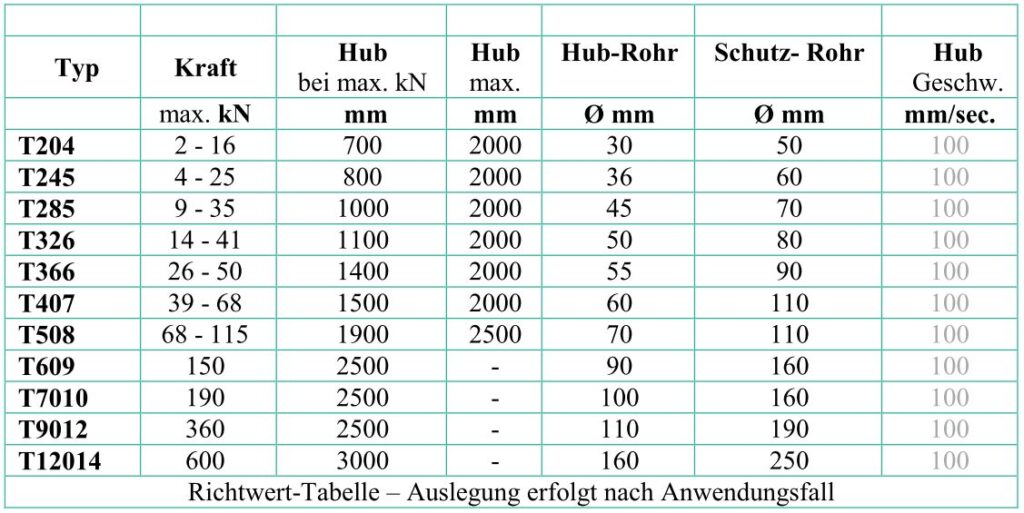

Elektrozylinder mit Trapezgewindespindel
Standard Spezifikation
- Trapezgewindespindel
- Getriebemotor AC 230/400 V, 50 Hz
- Doppelte Stangendichtung
- Schubrohr aus Edelstahl bis Ø40 mm alle Weiteren mit Hartchrom
- Statisch selbsthemmend
- Wartungsarm
Kostenloser Service – Wir berechnen Ihren Anwendungsfall.
Hochleistungs- Elektrozylinder
Optionen
- Endschalter, stufenlos einstellbar
- Fangmutter
- Drehimpulsgeber
- Abfrage der Schubstange
- Überlast Abschaltung/ Kupplung
- Not Handbetätigung
- Verdrehsicherung
- Kundenspezifisch
Motoren
- IEC-Norm Motor (alle Größen)
- AC 3-Phasen 230/400V 50Hz IP 55 F
- Drehstrom Antrieb
- Gleichstrom Motor
- Bremse
- Kundenspezifisch
Zubehör
Gehäuse / Schubrohr
- Drehzapfen /Stehlager
- Auge
- Flansch
- Gelenkkopf
- Gabelkopf
- Kundenspezifisch
Typische Anwendungen
Trapezgewindespindeln finden oft Anwendungen bei denen es mehr auf Belastbarkeit als auf Geschwindigkeit ankommt.
Sie sind kostengünstiger als Kugelgewinde- oder Planetenrollgewindetriebe und werden häufig in Werkzeugmaschinen, Pressen und Hubplattformen verwendet.
